Projektowanie konstrukcji wsporczej pod rurociągi oleju termalnego w Żarach
Lis, 21, 2018

Projektowanie konstrukcji wsporczej pod rurociągi oleju termalnego w Żarach

W tym miesiącu projektanci BUDVISION zakończyli m.in. prace nad projektem wykonawczym konstrukcji wsporczej pod rurociągi oleju termalnego w zakładzie produkcyjnym w miejscowości Żary.

Na początku września BUDVISION przekazał kompletny projekt wykonawczy konstrukcji wsporczej pod rurociągi wodne w tym samym zakładzie.

Z uwagi na potrzebę instalacji dodatkowych rurociągów nadziemnych oleju termalnego 2x DN100 (2x RO 114,3×4), konieczne było wykonanie projektu konstrukcji wsporczych.

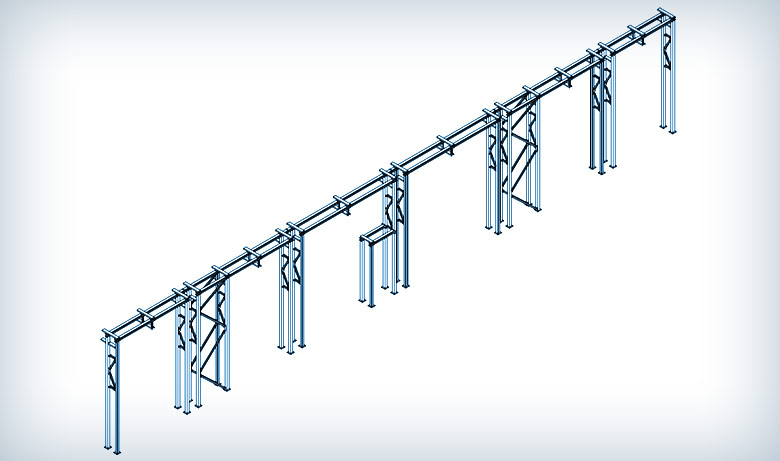

Rurociągi oleju termalnego przeprowadzone będą przez dwie hale produkcyjne zakładu oraz przestrzeń między nimi. Konstrukcje wsporcze pod te rurociągi oraz dodatkowych instalacji w budynkach projektanci BUDVISION zaprojektowali jako płaskie podporowe ramy główne mocowane przegubowo do posadzki, na których oparte będą główne belki wzdłużne pełnościenne lub kratowe. Do konstrukcji belek wzdłużnych zamocowane zostaną ramki podporowe pośrednie, a do nich poprzeczki/belki podporowe rurociągów technologicznych. Całość konstrukcji będzie usztywniona stężeniami/skratowaniem poziomym, a siły poziome przenosić będzie konstrukcja kratowa punktów stałych. Punkty stałe składać się będą z dwóch ram głównych mocowanych do posadzki wraz ze skratowaniem w czterech płaszczyznach. Na zewnątrz hal rurociągi oleju termalnego prowadzone będą na istniejącej estakadzie, jako stalowe elementy wsporcze (belki, ramki, wsporniki) do zamocowania rurociągów oleju termalnego.

Dodatkowymi elementami konstrukcji estakady technologicznej pod rurociągi oleju termalnego będą elementy takie jak: pomost techniczny obsługowy z drabiną włazową + zaczep asekuracyjny, podparcia punktów kompensacji pionowej rurociągów, przepust p.poż. z klapą odcinającą w ścianie oddzielenia p.poż.
