Projektowanie hali magazynowej w Pokrzywnie

Zakończyliśmy projektowanie (projekt budowlany) konstrukcji rozbudowy budynku magazynowego w miejscowości Pokrzywno k. Poznania.

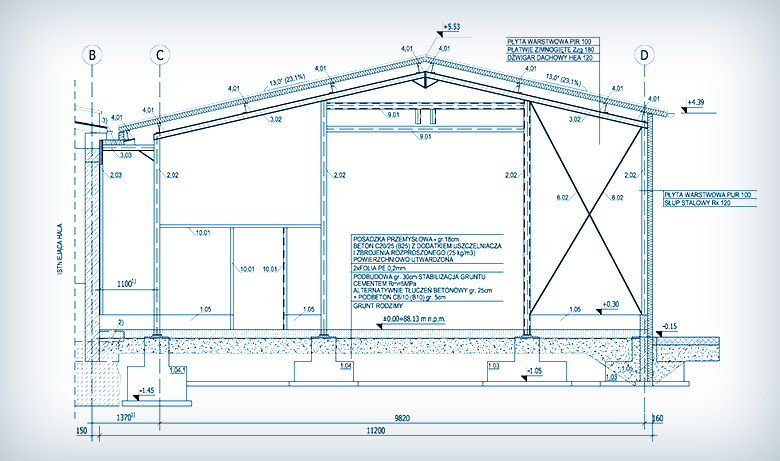

Projektowana rozbudowa budynku magazynowego to nowa niezależna konstrukcyjnie część budynku przylegająca do części istniejącej. Obiekt zaprojektowano w technologii lekkiego szkieletu stalowego z pokryciem ścian i dachu płytą warstwową z rdzeniem poliuretanowym (PUR/PIR).

Konstrukcję główną projektowanego budynku o powierzchni ok. 400 m2 oraz wysokości w okapie konstrukcji 4,16 m stanowić będą symetryczne ramy stalowe o rozpiętości osiowej 10,76 m oraz lokalnie 9,82m z przewieszeniem wspornikowym 1,15m.

Ramy główne hali stalowej zaprojektowano jako ramy o sztywnych narożach przegubowo mocowane do fundamentów. Ramy szczytowe zaprojektowano jako układ słupowo-ryglowy ze słupami przegubowo mocowanymi do fundamentów.

Konstrukcja dachu składać się będzie z rygla dachowego, pełnościennych stalowych dźwigarów dachowych, płatwi zimnogiętych typu „Z” ze stali S350GD+Z oraz zastrzałów. Płatwie zaprojektowano jako belki ciągłe.
Obiekt posadowiony zostanie na stopach fundamentowych, żelbetowych, usztywnionych obwodowo podwaliną żelbetową.
Projektanci BUDVISION zaprojektowali halę stalową rzetelnie uwzględniając optymalizację konstrukcji.
