Projekt konstrukcji wsporczej pod rurociągi
Wrz, 06, 2018

Projekt konstrukcji wsporczej pod rurociągi

W ostatnim czasie projektanci BUDVISION zakończyli prace nad projektem wykonawczym konstrukcji wsporczej pod rurociągi instalacji wodnej w zakładzie produkcyjnym w miejscowości Żary.

Z uwagi na potrzebę instalacji dodatkowych rurociągów wodnych nadziemnych o średnicy 214 mm i długości 40 mb, konieczne było wykonanie projektu solidnych konstrukcji wsporczych.

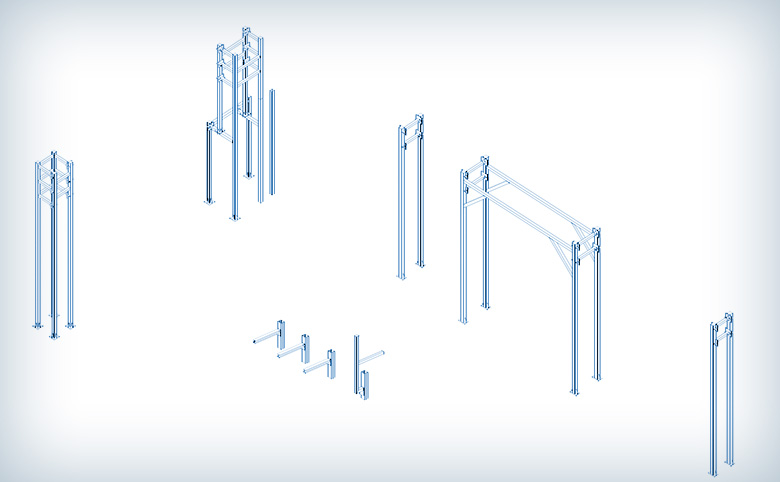

Konstrukcje wsporcze będą wykonane ze wsporników, płaskich oraz przestrzennych ram podporowych. Zostaną one wykonane z kształtowników walcowanych (dwuteownik lub rura kwadrat) ze stali S235JR oraz blach ze stali S355J2.

Wsporniki będą mocowane na sztywno do słupów podporowych konstrukcji ochronnej wykonanych z 2xC160 a ich rozstaw będzie co ok. 3,5-4,0 m.
Ramy podporowe to płaskie lub przestrzenne ramki przegubowo mocowane do podłoża (posadzki), o sztywnych narożach przenoszących moment zginający.
Dodatkowymi elementami wzmacniającymi konstrukcję będą tężniki poziome oraz zastrzały, które połączą ramki płaskie.
