Projektowanie hali usługowej w Połczynie Zdroju
wrz., 14, 2018

Projektowanie hali usługowej w Połczynie Zdroju

We wrześniu br. zakończyliśmy projektowanie konstrukcji dla inwestycji dotyczącej budowy zakładu usług mechanicznych w miejscowości Połczyn Zdrój. Zleceniodawcą jest nasz stały wieloletni partner.

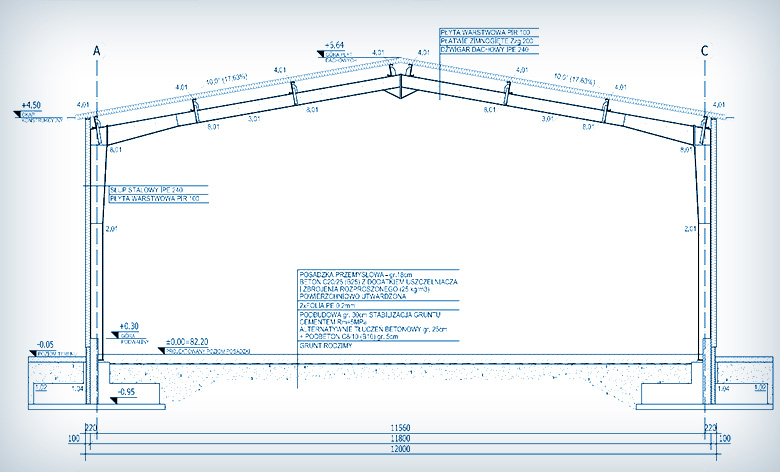

Projektowany obiekt jest nową inwestycją z przeznaczeniem jako warsztat i został zaprojektowany jako hala stalowa, której powierzchnia wynosić będzie 360 m2 a jej wysokość w okapie konstrukcji 4,5 m.

Konstrukcja główna projektowanego budynku składać się będzie z symetrycznych ram stalowych o sztywnych narożach, przegubowo mocowanych do fundamentów. Ich rozpiętość osiowa wynosić będzie 11,5 m.Ramy szczytowe zaprojektowano jako ramy sztywne podparte w połowie rozpiętości przegubowo słupem. Wszystkie słupy ściany szczytowej zostaną przegubowo mocowane do fundamentów, połączenia słup-rygiel będą także przegubowe.W budynku zaprojektowano lekką konstrukcję dachu składającą się z pełnościennych stalowych dźwigarów dachowych, rygla dachowego, płatwi zimnogiętych typu „Z” ze stali S350GD+Z, stężeń oraz zastrzałów. Płatwie zaprojektowano jako belki jednoprzęsłowe wolnopodparte.Obudowa ścian i dachu wykonana zostanie z płyta warstwowa w układzie poziomym z rdzeniem PUR/PIR gr. 100 mm.Hala stalowa wyposażona zostanie w stalowe drzwi ocieplane, okna, stalowe bramy segmentowe oraz w podesty/stopnie na gruncie.Obiekt posadowiony będzie na stopach fundamentowych, żelbetowych, usztywnionych obwodowo podwaliną żelbetową.
