Projektowanie hali magazynowej z wiatą w Wijewie
Mar, 23, 2019

Projektowanie hali magazynowej z wiatą w Wijewie

W marcu br. projektanci BUDVISION zakończyli projektowanie (opracowanie projektu budowlanego) hali magazynowej z wiatą magazynową oraz pomieszczeniem gospodarczym w miejscowości Wijewo.

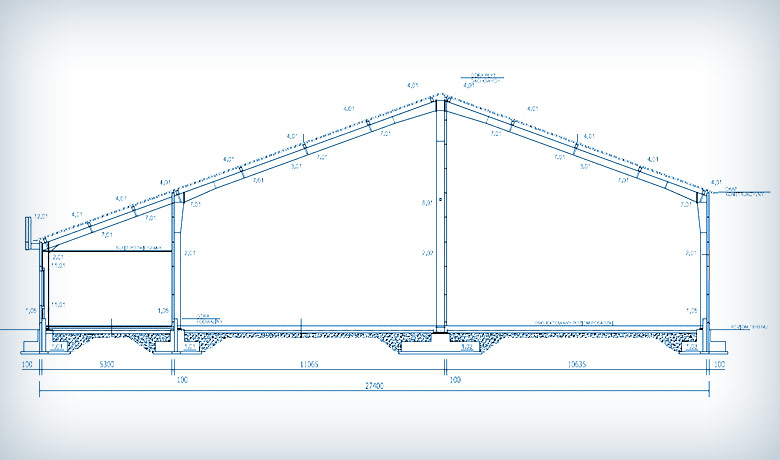

Konstrukcja główna projektowanego obiektu o powierzchni ok. 640 m2 i wysokości 5,50 m w okapie konstrukcji składać się będzie z symetrycznych ram stalowych dwunawowych o rozpiętości osiowej przęsła ok. 11 m. Do konstrukcji głównej hali zaprojektowano połączenie niesymetrycznych ram stalowych z konstrukcją attykową pomieszczenia gospodarczego. Ramy główne obiektu zaprojektowano jako ramy o sztywnych narożach. Ramy główne będą przegubowo mocowane do fundamentów, a jeden ze słupów środkowych będzie mocowany sztywno. Ramy pomieszczenia gospodarczego zostaną zamocowane przegubowo do głównej konstrukcji ramy hali magazynowej. oraz Ramy szczytowe obiektu zaprojektowano jako układ przegubowy słupowo-ryglowy przegubowym mocowaniem do fundamentów. Rama szczytowa będzie usztywniona stężeniami pionowymi, prętowymi typu X.

Konstrukcja dachu – dwuspadowego o nachyleniu 20 stopni – składać się będzie z pełnościennych stalowych dźwigarów dachowych, rygla dachowego, płatwi z rur prostokątnych ze stali S355J2 oraz zastrzałów.

Konstrukcja obiektu jest przewidziana do rozbudowy od strony ściany bocznej wiaty magazynowej – konstrukcja stalowa obiektu przystosowana do rozbudowy o przęsło szer. 10m.

Ściany osłonowe oraz dach hali oraz wiaty  wykonane zostaną z płyty warstwowej z rdzeniem PIR gr. 100 mm.

Obiekt wyposażony będzie w drzwi ocieplane, świetliki dachowe łukowe z poliwęglanu komorowego oraz ALU, stalowe bramy segmentowe, a także podesty/stopnie na gruncie.

Obiekt posadowiony zostanie na stopach fundamentowych, żelbetowych, usztywnionych obwodowo podwaliną żelbetową.
