Projektowanie budynku gospodarczego w Stefanowicach
Sty, 08, 2019

Projektowanie budynku gospodarczego w Stefanowicach

Projektanci BUDVISION zakończyli projektowanie konstrukcji budynku gospodarczego wraz z niezbędną infrastrukturą w miejscowości Stefanowice w gminie Zbąszyń.

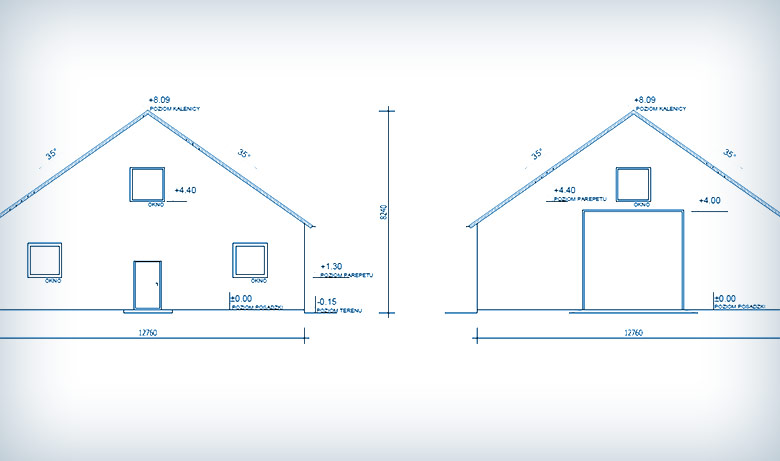

Powierzchnia projektowanego budynku wynosić będzie 260 m2, a jej wysokość w okapie konstrukcji 3,5 m.

Konstrukcja główna projektowanego budynku składać się będzie z symetrycznych ram stalowych o rozpiętości osiowej 12,5 m. Ramy główne hali projektowane są jako ramy stalowe o sztywnych narożach, przegubowo mocowane do fundamentów.

Ramy szczytowe zaprojektowano jako układ słupowo-ryglowy, z przegubowym połączeniem słup-rygiel oraz przegubowym mocowaniem do fundamentów. Elementami uzupełniającymi konstrukcję będą stężenia pionowe, prętowe typu X lub ściana murowana usztywniona wieńcem żelbetowym.
Ściany zewnętrzne wykonane zostaną z bloczków z betonu komórkowego o grubości 24cm,  na zaprawie cementowej lub cementowo-wapiennej.

Konstrukcja dachu zaprojektowana została z pełnościennych stalowych dźwigarów dachowych, rygla dachowego oraz płatwi rurowych ze stali S355J2. Płatwie zaprojektowano jako belki wolnopodparte. Dach zostanie pokryty płytą warstwową z rdzeniem PUR/PIR o grubości 100 mm.

Obiekt posadowiony zostanie na stopach fundamentowych, żelbetowych, usztywnionych obwodowo ławą żelbetową. Na ławie fundamentowej wzniesione będą ściany murowane z bloczków betonowych (ściana fundamentowa) oraz z bloczków z betonu komórkowego odmiany  600 (ściany przyziemia).
Budynek wyposażony będzie w stalowe drzwi ocieplane, okna PCV, oraz stalowe bramy.
