Projektowanie budynku jednorodzinnego wolnostojącego w Bierzglinku
Kwi, 12, 2018

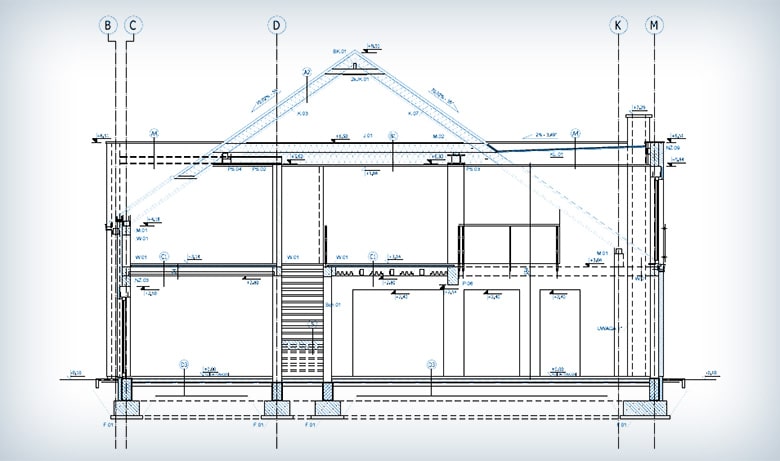

Projektowanie budynku jednorodzinnego wolnostojącego w Bierzglinku

Projektanci BUDVISION zakończyli opracowanie kolejnego projektu budowlanego konstrukcji budynku jednorodzinnego, będącego jednym z kilku rodzajów budynków mieszkalnych na nowopowstającym zamkniętym osiedlu w miejscowości Bierzglinek k/Wrześni.
Zaprojektowany obiekt będzie budynkiem jednorodzinnym wolnostojącym, składającym się z części mieszkalnej i garażowej.
Budynek zaprojektowano w technologii tradycyjnej ze stropem gęstożebrowym MASTER z belkami strunobetonowymi wraz z elementami wzmocnień w konstrukcji żelbetowej oraz konstrukcji stalowej.

Układ murowanych ścian podłużnych oraz poprzecznych posadowionych na zbrojonych ławach żelbetowych stanowić będzie konstrukcję główną projektowanego budynku. Strop budynku zaprojektowano jako strop żelbetowy, gęstożebrowy, prefabrykowano-monolityczny z belek strunobetonowych, którego płyta oraz wypełnienie żeber wylewane będą na placu budowy. Strop – będący płytą – zostanie częściowo zamocowany na podporach lub wolnopodparty. Dach budynku wsparty będzie na murowanych ścianach kolankowych wzmocnionych układem wieńców i trzpieni żelbetowych lub bezpośrednio na konstrukcji stropu. Konstrukcja dachu została zaprojektowana jako więźba dachowa krokwiowo-jętkowa (z drewna sosnowego klasy C27) wzmocniona lokalnie w obrębie lukarn dachowych belkami stalowymi lub płatwiami drewnianymi.

Układ składający się ze ścian murowanych, stóp i ław fundamentowych, stropu żelbetowego, wieńców żelbetowych oraz trzpieni żelbetowych zapewni sztywność budynku. Trzpienie żelbetowe zostaną sztywno zamocowane w fundamentach oraz częściowo w stropie. Natomiast belki, podciągi i nadproża żelbetowe będą wolnopodparte lub częściowo zamocowane. Ramy stalowe zaprojektowano w poziomie konstrukcji dachu jako elementy wsporcze lukarn dachowych i składać się będą ze słupów/trzpieni żelbetowych sztywno mocowanych w fundamencie oraz sztywno zamocowanych do stropu oraz stalowego rygla poziomego mocowanego przegubowo do słupów/trzpieni żelbetowych. Ściany budynku zaprojektowano z bloczków z betonu komórkowego odmiany 600. Filarki międzyokienne, międzydrzwiowe, przydrzwiowe i przyokienne wykonane zostaną z użyciem cegły pełnej klasy 150. Ściany fundamentowe zaprojektowano boczków betonowych.
W budynku znajdować się będą schody wewnętrzne płytowe.
