Projektowanie stalowej hali produkcyjnej w Gorzowie Wielkopolskim

Projektowanie stalowej hali produkcyjnej w Gorzowie Wielkopolskim

BUDVISION zakończył projektowanie konstrukcji stalowej hali produkcyjnej w Gorzowie Wielkopolskim. Projekt budowlany wykonywany był na zlecenie jednego z naszych stałych partnerów.

Projektowany budynek produkcyjny będzie obiektem jednokondygnacyjnym, z dachem symetrycznym dwuspadowym o pochyleniu 12 stopni. Jego powierzchnia wynosić będzie ok. 1200 m2, a wysokość w okapie 9,2 m. Obiekt zaprojektowano w technologii lekkiego szkieletu stalowego z pokryciem ścian i dachu płytą warstwową z rdzeniem poliuretanowym.

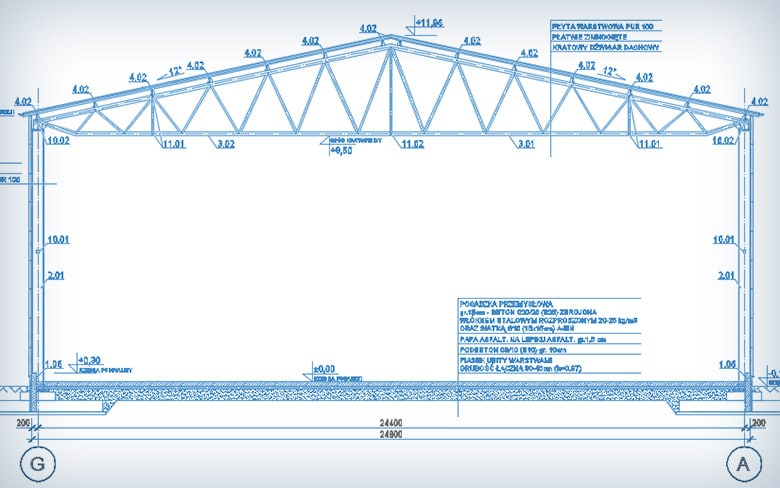

Konstrukcję główną hali stalowej będą stanowiły symetryczne ramy stalowe, jednoprzęsłowe, o osiowym rozstawie słupów 24,4 m. Zaprojektowano ramy składające się ze słupów sztywno zamocowanych w fundamencie oraz kratowych dźwigarów dachowych przegubowo mocowanych do słupów. Rozstaw ram głównych wynosić będzie 5,8 m i 5,9 m. Rama szczytowa zaprojektowana została jako układ słupowo-ryglowy z rozstawem słupków od 3 m do 5,5 m. Słupki ram szczytowych będą przegubowo mocowane do fundamentów. Stateczność ram szczytowych zapewnią stężenia prętowe typu X.
Konstrukcja dachu będzie się składać z płatwi dachowych zaprojektowanych jako belki ciągłe (wieloprzęsłowe), zimnogięte ze stali o wysokiej wytrzymałości S350GD+Z.

Hala stalowa posadowiona zostanie na stopach fundamentowych, żelbetowych, usztywnionych obwodowo podwaliną żelbetową.

Budynek produkcyjny rozdzielać będzie ściana murowana zaprojektowana jako układ słupowo-ryglowy w postaci trzpieni i wieńców żelbetowych. Trzpienie będą sztywno mocowane w fundamencie oraz usztywnione w płaszczyźnie ściany wieńcami żelbetowymi na trzech poziomach oraz murem z bloczków SILKA E24 lub bloczków z betonu komórkowego wg uznania wykonawcy.

Projektanci BUDVISION przygotowali rzetelny i kompletny projekt budowlany konstrukcji umożliwiający uzyskanie pozwolenia na budowę, jednocześnie uwzględniając aspekt optymalizacji.
