Projekt stalowej hali produkcyjnej w Laszkach

BUDVISION, na zlecenie stałego partnera, opracował projekt budowlany stalowej hali produkcyjno-magazynowej w miejscowości Laszki.

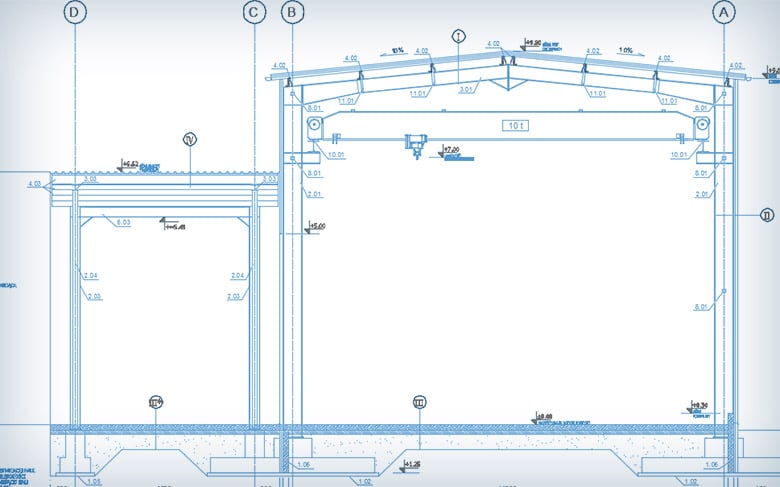

Projektowany obiekt będzie się składał z hali produkcyjno-magazynowej o powierzchni 350 m2 i 9 m wysokości w okapie konstrukcji oraz łącznika o powierzchni 70 m2 i 6 m wysokości w okapie konstrukcji.
W projektowanej hali produkcyjno-magazynowej zamontowane zostaną dwie suwnice o udźwigu 10T każda. Konstrukcję główną budynku stanowić będą symetryczne ramy stalowe o sztywnych narożach sztywno mocowane do fundamentów, o rozpiętości osiowej wynoszącej 11 m. Konstrukcję ścian uzupełniają stężenia pionowe rurowe z Rk120 oraz Rk90.
Konstrukcja dachu zaprojektowana została jako lekka konstrukcja stalowa składająca się z pełnościennych dźwigarów dachowych, rygla dachowego, płatwi zimnogiętych ze stali o podwyższonej wytrzymałości S350GD+Z oraz zastrzałów.
Do słupów ram głównych budynku produkcyjno-magazynowego zamocowane zostaną wspornikowe konsole, na których oparte będą ciągłe belki podsuwnicowowe pod dwie suwnice o udźwigu 10T, które poruszać się będą na całej długości hali. Na końcach belek podsuwnicowych zaprojektowano odbojniki.
Ściany osłonowe budynku oraz dach zostaną obudowane płytą warstwową z rdzeniem PUR.
W obiekcie będą zamontowane ocieplane bramy stalowe – segmentowe lub harmonijkowe, do których obramowania zaprojektowano jako lekką konstrukcję stalową składającą się z elementów rurowych ze stali S235JR.
Obiekt posadowiony zostanie na stopach fundamentowych, żelbetowych, usztywnionych obwodowo podwaliną żelbetową.Konstrukcję główną projektowanego łącznika stanowić będą symetryczne ramy stalowe o rozpiętości osiowej 12 m. Ramy główne budynku zaprojektowane zostały jako ramy słupowo-ryglowe wykonane z kształtowników gorącowalcowanych, z połączeniem przegubowym. Konstrukcja dachu składać się będzie pełnościennych dźwigarów dachowych, rygla dachowego oraz płatwi zimnogiętych, ze stali o podwyższonej wytrzymałości S350GD+Z.
Łącznik został zaprojektowany bez obudowy ścian i posadowiony będzie na stopach fundamentowych, żelbetowych.
Projektanci BUDVISION dołożyli wszelkich starań, aby przygotować rzetelny i kompletny projekt budowlany umożliwiający uzyskanie pozwolenia na budowę, jednocześnie uwzględniając aspekt optymalizacji.
